[자료구조] BS,Splay,AVL,BB

이진 탐색 트리(BS트리 : binary search tree)

• 특정 데이터의 효과적인 검색을 위해 제한점을 가지는 이진 트리
• 특정 데이터의 검색과 노드의 삽입 삭제 처리 에 효과적인 이진트리
• 트리를 구성할 때, 데이터의 탐색을 고려하여 구성하므로 탐색에 최적화된 이진트리
• 키 : 탐색 삽입 삭제 연산에서 비교의 대상이 되는 값, 이진트리 노드의 데이터를 대표하는 값, 혹은 노드를 특정할 수 있는 값
• root 기준 왼쪽 서브트리에 모든 노드의 키 값은 루트 보다 작다
• root 기준 오른쪽 서브트리에 모든 노드의 키 값은 루트 보다 크다

→ 중위순회를 통해 같은 순서 데이터(A-B-C-D) 를 만들어 낼 수 있다.

BS트리순회

• BS트리를 위한 노드 정의

typedef struct BSTnode{
		struct BSTnode* left; // 왼쪽 자식을 위한 포인터
		char key; // 키 값을 위한 문자 배열
		char content[10]; // 데이터 필드
		struct BSTnode* rigth; // 오른쪽 자식을 위한 포인터
} BSTnode;

• BS트리의 중위 순회 : 정렬된 순서로 데이터를 출력 할 수 있음

void inorderBST(BSTnode* root) {
	if(root != NULL) {
		inorderBST(root -> left);
		printf("%c", root -> key);
		inorderBST(root -> rigth);
	}
}

BS트리의 노드 탐색

• 트리가 비어 있다면 탐색 실패 아니면 찾으려는 k와 현재 루트 노드의 키 값을 비교.
• k = 현재 key 이면 탐색 성공, 이때 찾은 정점은 vi 이다.
• k < ki 이면 vi의 왼쪽 서브트리를 탐색 (vi → left 로 바꾸고 처음으로 돌아감)
• k > ki 이면 vi 오른쪽 서브트리를 탐색 (vi → right로 바꾸고 처음으로 돌아감)

BS트리의 노드 삽입 연산

• k = ki 면 멈춘다
• k < ki 이면 vi 의 왼쪽 서브트리에 삽입해야 하므로, vi = vi → left 로 하고 4번으로 감
• k > ki 이면 vi 의 오른쪽 서브트리에 삽입해야 하므로 vi = vi → right 로 바꾸고 4번으로 감
• 트리가 비어 있으면 키가 k를 가지는 노드를 삽입한다. 그렇지 않으면 다시 k와 현재 루트 노드의 키 ki 를 비교하며 탐색 반복

BS트리의 노드 삭제

• 자식을 하나만 갖는 노드를 삭제하는 경우

→ [삭제한 노드를 가리키던 포인터] 가 [그 노드의 null이 아닌 서브트리의 루트] 를 가리키게 할당

• 두개의 자식 노드를 갖는 노드를 삭제 할 경우

→ 항상 특정 방향의 자식 노드를 올리는 방향으로 구현 (항상 오른쪽, 혹은 왼쪽 자식 노드를 삭제 위치로 올린다.)

Splay,AVL,BB 트리

이진 탐색 트리의 특징

• 트리의 구조와 특정 노드에 접근할 확률은 BS트리의 성능에 영향을 줌
• 트리의 성능이 구조에 영향을 받음 어떤 노드의 탐색 삽입 삭제를 위한 접근 정보를 예측할 수 없는 상황에서 최적의 BS트리 구조를 결정하기 어려움

경험으로 좋은 성능의 BS트리를 구축하는 방법

• 자주 탐색하는 키를 가진 노드를 트리의 루트에 가깝게 놓는다.
• 트리가 균형(BALANCE)이 되도록 유지 → 각 노드에 대해 왼쪽 오른쪽 서브트리가 가능하다면 같은 수의 노드를 갖게 한다.

Splay 트리

• 자주 탐색하는 키를 가진 노드를 루트에 가깝게 위치하도록 구성한 BS트리
• Splay 연산 : 최근에 접근한 노드 x를 (곧 사용할 것으로 예상하여) 루트에 위치 시켜 트리를 재구성하는 연산
• Splay 트리 : 가장 최근에 사용한 노드 x가 트리의 루트에 올 때 까지 Splay 연산을 반복하여 적용하여 생성된 이진 트리

Splay 트리의 연산

• 노드 x : 최근에 접근한 노드
• 노드 p : x의 부모 노드
• 노드 g : x의 조부모 노드
• Zig : p가 트리의 루트면, p와 x의 간선 연결을 회전 시킨다.
• Zig-Zig : p가 루트가 아니고 x와 p가 동일하게 왼쪽 자식들 또는 오른쪽 자식들이면 p와 조부모 g와의 간선 연결을 회전 시키고, 그 다음에 x와 p의 간선 연결을 회전 시킨다.
• Zig-Zag : p가 루트가 아니고, x가 왼쪽 자식, p가 (두 방향은 바뀌어도 됨) 이면 x와 p의 간선 연결을 회전 시키고 그 다음에 x와 x의 새로운 부모 g와의 간선 연결을 회전 시킨다.

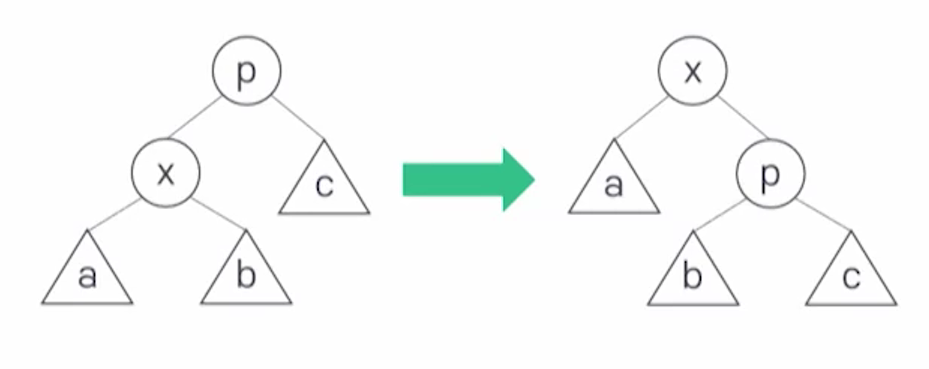

Zig

p가 트리의 루트면, p와 x의 간선 연결을 회전 시킨다.

출처) 방송통신대학교 자료구조 강의

출처) 방송통신대학교 자료구조 강의

출처) 방송통신대학교 자료구조 강의



Zig-Zig

p가 루트가 아니고 x와 p가 동일하게 왼쪽 자식들 또는 오른쪽 자식들이면 p와 조부모 g와의 간선 연결을 회전 시키고, 그 다음에 x와 p의 간선 연결을 회전 시킨다.

출처) 방송통신대학교 자료구조 강의

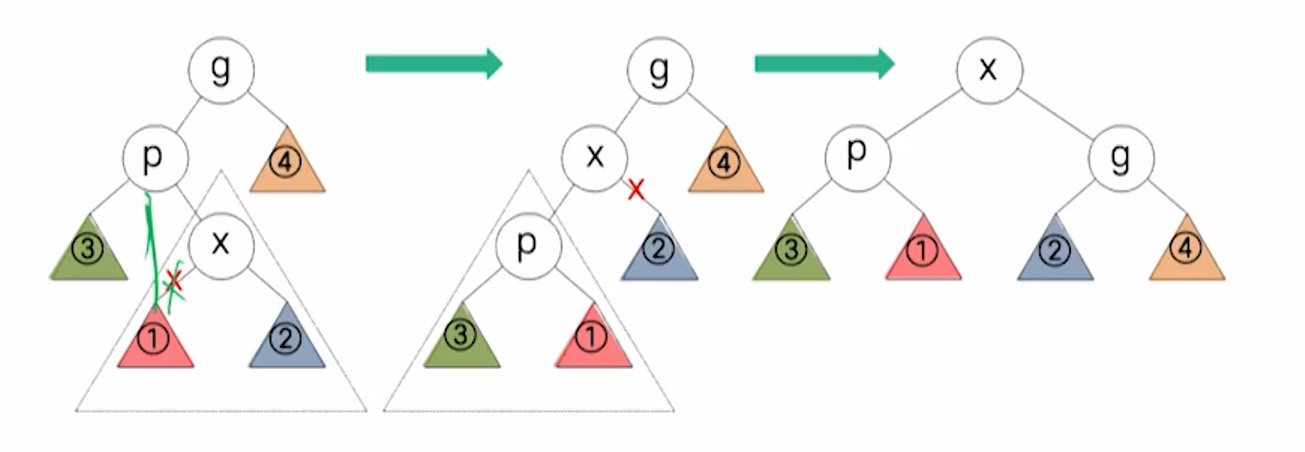

Zig-Zag

p가 루트가 아니고, x가 왼쪽 자식, p가 (두 방향은 바뀌어도 됨) 이면 x와 p의 간선 연결을 회전 시키고 그 다음에 x와 x의 새로운 부모 g와의 간선 연결을 회전 시킨다.

출처) 방송통신대학교 자료구조 강의

변형BS트리 - AVL(Adelson-Velskii&Landis) 트리

• 노드의 삽입과 삭제가 일어날 때, 노드의 키 값과 서브트리 키 값 사이의 관계를 유지하면서 균형을 유지시키는 것이 쉽지 않음

AVL 트리의 개념

• 제한 조건을 완화하여 트리가 (완전한) 균형이 아닌 것을 허용함
• 무너진 균형의 정도는 작아야 하고, 평균 탐색 길이도 완전 균형 트리의 탐색 길이와 크게 차이가 나지 않아야 함
• 거의 완전한 균형 트리의 한 형태로 높이가 균형 잡힌 높이 균형 트리 (height balanced trre)
• 직접 탐색 성능이 매우 높음

AVL의 조건

• 노드 vi의 왼쪽 서브트리 높이와 오른쪽 서브트리 높이가 최대 1만큼 차이가 남
• 높이가 대략 균형잡힌 트리

BB트리의 정의

• BB(bound-balanced) 트리 : 거의 완전히 (대략) 균형 잡힌 트리의 다른 종류로 무게가 균형 잡힌 트리
• 각 노드의 양쪽 서브트리 무게가 균형을 유지하는 트리

균형트리

• AVL 또는 BB트리에 대하여 각각 무게 또는 크기(높이) 제한 조건을 만족 시키는데 드는 비용은 트리를 완전히 균형 잡히게 유지하는 비용이나 노력보다 훨씬 작음
• 삽입이나 삭제 후에 트리를 완전히 균형 잡히게 유지하기 위해서는 o(n) 의 노드를 옮겨야 하는 반면 AVL 또는 BB트리는 o(log2 n) 개의 노드를 옮기면 되는것으로 알려
